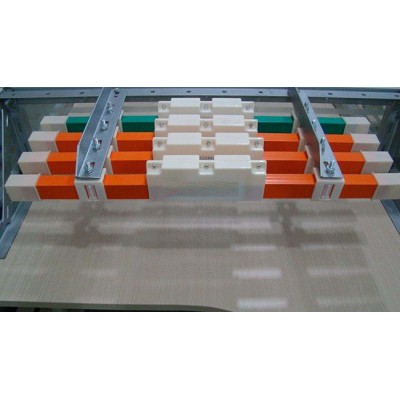

HFP型導管式多極滑觸線
HFP型導管式多極滑觸線用于工作電流較小，使用平率不高的普通型移動設備輸電裝置。滑觸線外殼由PVC工程塑料制作而成，內腔槽中裝入牌號為T2導電銅經專用設備控制的銅帶作為輸電母線。常用的導電電極數為四極，帶信號控制等裝置的移動設備需增加極數，多的可供至十六極。
四極滑觸線可加工成半徑大于1.2米的弧形滑觸線。
HFP型四極滑觸線一般用于普通廠房10噸以內的單梁行車，其集電器是嵌入式安裝形式，更換維護較困難。所以10噸以上行車，電流量大于130A的滑觸線選型，如安裝控件許可，建議采用HFD型單極鋁合金滑觸線。
四極滑觸線常規制作四根銅帶為相同的載電流量。例如：HFP4U100型號中，四根銅帶的載電量均是100A。為滿足部分用戶降低成本的需要，我公司在原四極滑觸線不影響使用性能較果的基礎派生了“3+1”四極滑觸線，即把零線降低不封載電量。導管外殼裝零線的位置帶有色標以供安裝時辨認。后面介紹的HFJ型鋁合金四極滑觸線也有類似派生產品。原產品和派生產品的附件全部相同。兩種產品供用戶選擇，其對照型號：

HFP型導管式多極滑觸型號及其技術參數

	序號 型號 規格 35℃ 載流量 35℃ 百米直流電阻 <Ω> 35℃ 百米交流電阻 <Ω> 集電器 配用型號 1 HFP4U50 50 0.2 0.04083 JDP4U160 JDP4U80 JDP4R50 2 HFP4U80 80 0.125 0.03701 3 HFP4U100 100 0.08 0.03279 4 HFP4U130 130 0.057 0.02909 5 HFP4U180 180 0.04 0.02479 6 HFP4U230 230 0.0286 0.02049
	序號 型號 規格 35℃ 載流量 35℃ 百米直流電阻 <Ω> 35℃ 百米交流電阻 <Ω> 集電器 配用型號 1 HFP4U50(F) 50 0.2 0.04149 JDP4U80F 2 HFP4U80(F) 80 0.125 0.03762 3 HFP4U100(F) 100 0.08 0.03332 4 HFP4U130(F) 130 0.057 0.02954 5 HFP4U180(F) 180 0.04 0.02513 6 HFP4U230(F) 230 0.0286 0.02072
	序號 型號 規格 35℃ 載流量 35℃ 百米直流電阻 <Ω> 35℃ 百米交流電阻 <Ω> 集電器 配用型號 1 HFPX7U50(F) 50 0.2 0.04083 JDPX7U50F 2 HFPX7U80(F) 80 0.125 0.03701
	序號 型號 規格 35℃ 載流量 35℃ 百米直流電阻 <Ω> 35℃ 百米交流電阻 <Ω> 集電器 配用型號 1 HFPX7U50(F) 50 0.2 0.03948 JDPX7U50F 2 HFPX7U80(F) 80 0.125 0.03575 3 HFPX7U100(F) 100 0.08 0.03169
	序號 型號 規格 35℃ 載流量 35℃ 百米直流電阻 <Ω> 35℃ 百米交流電阻 <Ω> 集電器 配用型號 1 HFP10U50(F) 50 0.2 0.03470 JDP10U50F 2 HFP10U80(F) 80 0.125 0.03126 3 HFP10U100(F) 100 0.08 0.02766
	序號 型號 規格 35℃ 載流量 35℃ 百米直流電阻 <Ω> 35℃ 百米交流電阻 <Ω> 集電器 配用型號 1 HFP16U50(F) 50 0.2 0.03154 JDP16U50F 2 HFP16U80(F) 80 0.125 0.02854

主要部件結構
1、懸吊夾

配用 滑觸線型號   尺        寸 mm A B C D HFP4U50-230 24 62 83 M10 HFPX7U50-80(F) 25 65 97 M10 HFP7U50-100(F) 25 68 120 M10 HFP10U50-80(F) 25 68 120 M10 HFP16U50-80(F) 30 100 158 M10 HFP4U50-  (F) 25 65 97 M10

8、集電器
JDP4U80集電器配用于HFP4U80-230型滑觸線
JDJ4U80集電器僅滾輪形式不同，用于HFJ4U80-230型滑觸線

 JDP4U160集電器配用于HFP4U130-230型滑觸線

 JDP4R50集電器配用于帶弧形的HFP4U50-230型滑觸線
JDJ4R50集電器僅滾輪不同，用于HFJ4U80-230型帶弧形的滑觸線

 JDP4U80(F)集電器配用于HFP4U50-80(F)型滑觸線

 JDPX7U50F集電器配用于HFPX7U50-80(F)型滑觸線

 JDP7U50F集電器配用于HFP7U50-130(F)型滑觸線

 JDP10U50F集電器配用于HFP10U50-80(F)型滑觸線

 JDP8U50F集電器配用于HFP8U50-80(F)型滑觸線
該型號的管型和其他附件都與HFP10U50-80(F)型滑觸線相同

 JDP16U50F集電器配用于HFP16U50-80(F)型滑觸線
